Réseau Dante redondant : l’exemple d’une salle de spectacle
Une console, deux stage box, un récepteur HF et un ampli, chacun sur deux réseaux séparés. Le synoptique complet à télécharger en PDF, puis à refaire pour votre salle.

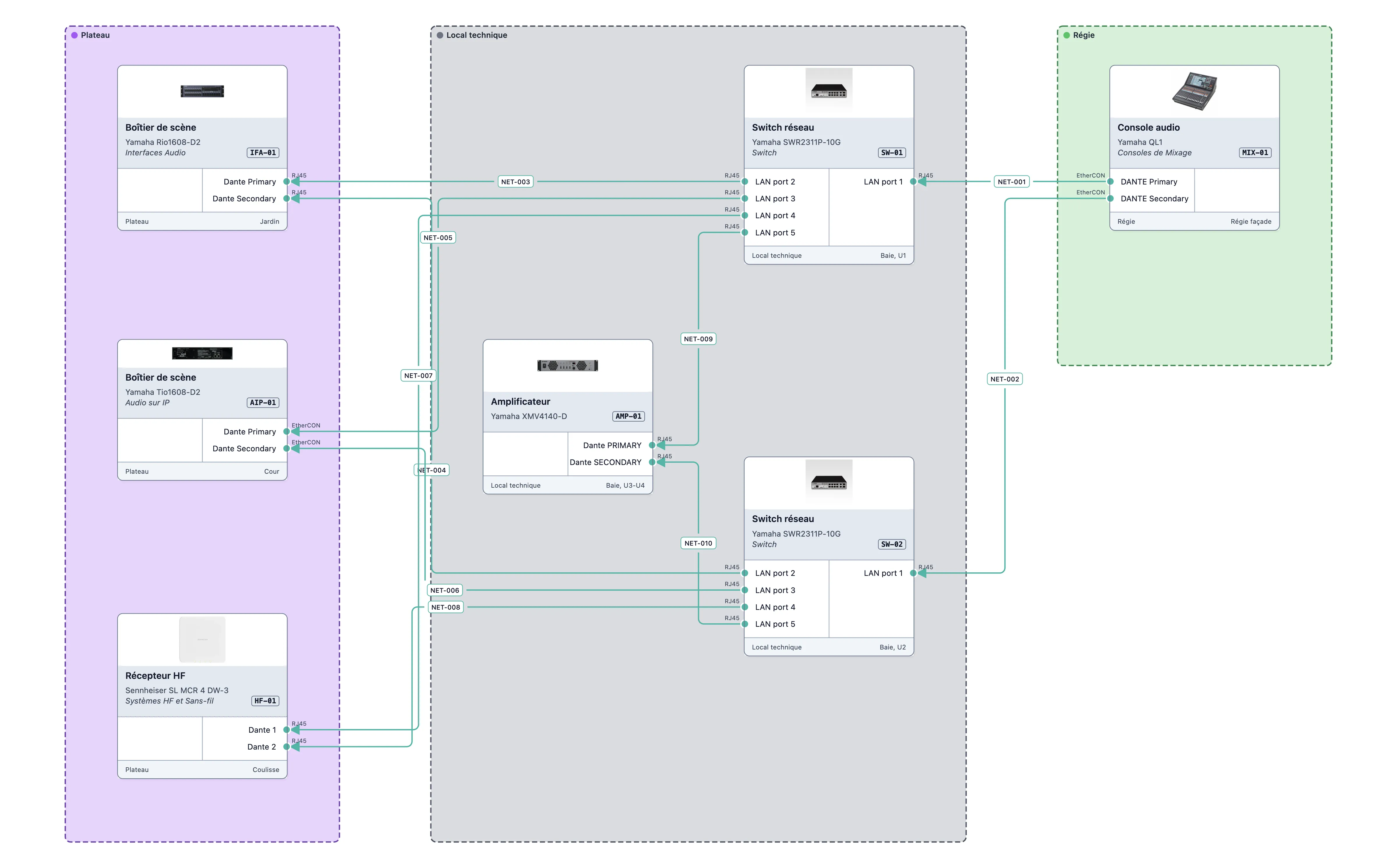

Dessiner mon réseau DanteLe synoptique complet
Cliquez sur le schéma pour l’agrandir, ou téléchargez-le en PDF. C’est le fichier qu’Avistra exporte, sans retouche.
Ce que montre ce synoptique
Le plateau envoie ses micros par deux stage box et un récepteur HF, la régie mixe sur une console, le local technique accueille l’ampli des enceintes. Tous parlent Dante, sur deux réseaux qui ne se touchent jamais : le primaire en haut, le secondaire en bas.
- Trois zones : le plateau, le local technique, la régie.
- 7 équipements, 10 câbles, repérés de NET-001 à NET-010, deux par appareil.
- Le connecteur de chaque port : EtherCON côté console et stage box de retours, RJ45 ailleurs.
- Adresse IP, masque, VLAN de chaque appareil, repris dans la liste des équipements.
Les câbles, un par un
| Repère | Départ | Arrivée | Câble |
|---|---|---|---|
| NET-001 | Yamaha QL1 (MIX-01), Dante Primary | Switch primaire (SW-01), port 1 | coupe, 60 m |
| NET-002 | Yamaha QL1 (MIX-01), Dante Secondary | Switch secondaire (SW-02), port 1 | coupe, 60 m |
| NET-003 | Switch primaire (SW-01), port 2 | Yamaha Rio1608-D2 (IFA-01), Dante Primary | coupe, 30 m |
| NET-004 | Switch secondaire (SW-02), port 2 | Yamaha Rio1608-D2 (IFA-01), Dante Secondary | coupe, 30 m |
| NET-005 | Switch primaire (SW-01), port 3 | Yamaha Tio1608-D2 (AIP-01), Dante Primary | coupe, 35 m |
| NET-006 | Switch secondaire (SW-02), port 3 | Yamaha Tio1608-D2 (AIP-01), Dante Secondary | coupe, 35 m |
| NET-007 | Switch primaire (SW-01), port 4 | Sennheiser SpeechLine, 4 canaux (HF-01), Dante 1 | coupe, 25 m |
| NET-008 | Switch secondaire (SW-02), port 4 | Sennheiser SpeechLine, 4 canaux (HF-01), Dante 2 | coupe, 25 m |
| NET-009 | Switch primaire (SW-01), port 5 | Yamaha XMV4140-D (AMP-01), Dante Primary | cordon, 1 m |
| NET-010 | Switch secondaire (SW-02), port 5 | Yamaha XMV4140-D (AMP-01), Dante Secondary | cordon, 1 m |
Les deux switchs sont des Yamaha SWR2311P-10G. Cette liste sort du synoptique : Avistra l’exporte en Excel, voir le carnet de câbles.
Refaire ce réseau pour votre salle
Ce synoptique a été dessiné dans Avistra, un logiciel en ligne de synoptique audiovisuel.
- Posez vos appareils Dante depuis le catalogue : leurs ports primaire et secondaire arrivent avec eux.
- Tirez chaque câble vers son switch. Avistra contrôle chaque liaison.
- Saisissez l’adresse IP, le masque et le VLAN de chaque bloc : ils partent dans la liste des équipements.
- Exportez le synoptique en PDF, PNG ou SVG, et la liste des câbles en Excel.
Questions fréquentes
- Qu’est-ce qu’un réseau Dante redondant ?
- Chaque appareil Dante a deux ports : primaire et secondaire. On câble le primaire sur un premier switch et le secondaire sur un second, sans aucun lien entre les deux réseaux. Si un câble ou un switch tombe, l’audio continue de passer par l’autre réseau.
- Quel câble pour un réseau Dante ?
- Un câble réseau de catégorie 5e au minimum, 100 mètres au plus entre deux équipements. Sur scène, on préfère souvent l’EtherCON, plus robuste que le RJ45 : Avistra garde le connecteur de chaque port, et la liste des câbles dit lequel prévoir à chaque bout.
- Comment documenter un réseau Dante ?
- Un synoptique réseau montre quel appareil va sur quel port de quel switch, avec un repère par câble. La liste des câbles donne ensuite le détail pour le montage, et la liste des équipements porte l’adresse IP, le masque et le VLAN de chaque appareil.
