Schéma de branchement DMX : l’exemple d’un plateau lumière
De la console aux projecteurs, en passant par le réseau Art-Net et un splitter : un câblage DMX complet, à télécharger en PDF, puis à refaire pour votre plateau.

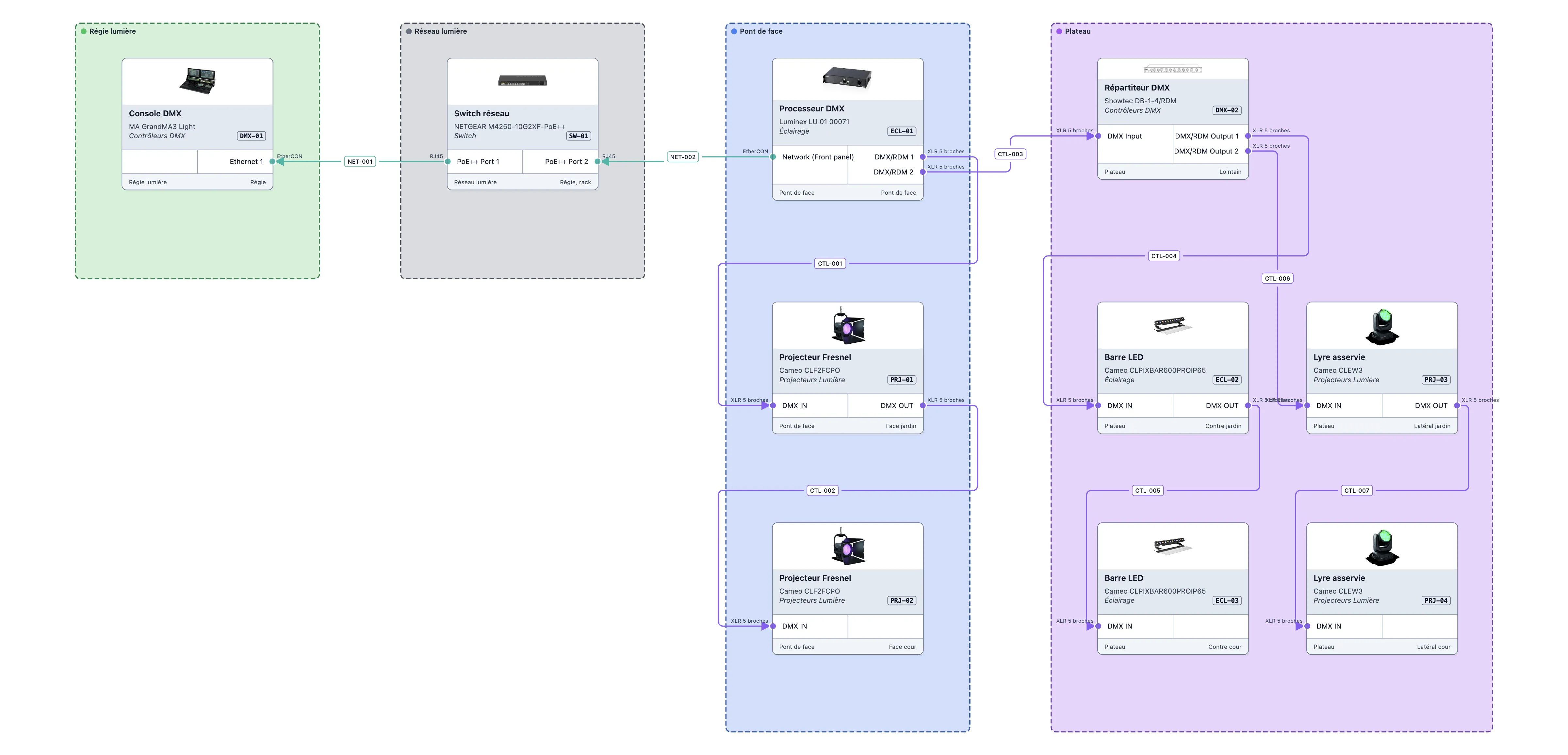

Dessiner mon schéma DMXLe schéma complet
Cliquez sur le schéma pour l’agrandir, ou téléchargez-le en PDF. C’est le fichier qu’Avistra exporte, sans retouche.
Ce que montre ce schéma
Une console en régie envoie ses univers en Art-Net sur le réseau. Au pont de face, un nœud les convertit en DMX : l’univers 1 part vers deux Fresnel chaînés, l’univers 2 vers un splitter qui alimente deux lignes au plateau, une de barres LED et une de lyres.
- Quatre zones : la régie lumière, le réseau, le pont de face et le plateau.
- 10 équipements, 9 câbles, chacun avec son repère : CTL pour le DMX, NET pour le réseau.
- Le connecteur de chaque port (XLR 5 broches, RJ45, EtherCON) et la longueur de chaque câble.
- Coupe ou cordon : les longues liaisons à couper au touret, les cordons prêts à l’emploi.
Les câbles, un par un
| Repère | Départ | Arrivée | Câble |
|---|---|---|---|
| NET-001 | MA Lighting grandMA3 light (DMX-01), Ethernet 1 | NETGEAR M4250-10G2XF-PoE++ (SW-01), PoE++ Port 1 | cordon, 2 m |
| NET-002 | NETGEAR M4250-10G2XF-PoE++ (SW-01), PoE++ Port 2 | Luminex LumiNode 4 (ECL-01), Network | coupe, 35 m |
| CTL-001 | LumiNode 4 (ECL-01), DMX/RDM 1 | Cameo F2 FC (PRJ-01), DMX IN | cordon, 5 m |
| CTL-002 | Cameo F2 FC (PRJ-01), DMX OUT | Cameo F2 FC (PRJ-02), DMX IN | cordon, 10 m |
| CTL-003 | LumiNode 4 (ECL-01), DMX/RDM 2 | Showtec DB-1-4/RDM (DMX-02), DMX Input | coupe, 25 m |
| CTL-004 | Showtec DB-1-4/RDM (DMX-02), Output 1 | Cameo PIXBAR 600 PRO (ECL-02), DMX IN | cordon, 5 m |
| CTL-005 | Cameo PIXBAR 600 PRO (ECL-02), DMX OUT | Cameo PIXBAR 600 PRO (ECL-03), DMX IN | cordon, 10 m |
| CTL-006 | Showtec DB-1-4/RDM (DMX-02), Output 2 | Cameo EVOS W3 (PRJ-03), DMX IN | cordon, 8 m |
| CTL-007 | Cameo EVOS W3 (PRJ-03), DMX OUT | Cameo EVOS W3 (PRJ-04), DMX IN | cordon, 10 m |
Cette liste sort du schéma : Avistra l’exporte en Excel, avec le connecteur à chaque bout. Voir le carnet de câbles.
Refaire ce schéma pour votre plateau
Ce schéma a été dessiné dans Avistra, un logiciel en ligne de synoptique audiovisuel. Vous pouvez faire le vôtre de la même façon.
- Posez vos équipements depuis le catalogue : consoles, nœuds, splitters, projecteurs, avec leurs prises DMX et réseau.
- Tirez chaque câble d’un port à l’autre. Avistra contrôle la liaison et signale un DMX branché sur un port qui n’en reçoit pas.
- Les repères se numérotent seuls, par famille de signal.
- Exportez le schéma en PDF, PNG ou SVG, une vue DMX seule ou réseau seule, et la liste des câbles en Excel.
Questions fréquentes
- Comment brancher une chaîne DMX ?
- La console (ou un nœud Art-Net) sort un univers DMX sur une prise XLR. Le câble va à l’entrée DMX IN du premier projecteur, puis de sa sortie DMX OUT à l’entrée du suivant, et ainsi de suite. Le dernier appareil de la chaîne reçoit un bouchon de terminaison. Pour alimenter plusieurs lignes depuis un univers, on passe par un splitter DMX.
- Câble DMX : XLR 3 broches ou 5 broches ?
- La norme DMX512 prévoit le XLR 5 broches, et c’est ce que montre cet exemple. Beaucoup de projecteurs portent aussi des prises 3 broches : Avistra garde le connecteur de chaque port, si bien que la liste des câbles dit quoi préparer à chaque bout.
- Combien de projecteurs sur une ligne DMX ?
- Une ligne DMX accepte 32 appareils au plus avant d’être réamplifiée. Au-delà, ou pour séparer le pont de face du plateau, on ajoute un splitter : chacune de ses sorties repart comme une nouvelle ligne.
- À quoi sert l’Art-Net dans ce schéma ?
- L’Art-Net transporte les univers DMX sur le réseau Ethernet. Ici, la console envoie ses univers par un switch jusqu’à un nœud placé au pont de face, qui les convertit en quatre sorties DMX. On évite ainsi de tirer de longs câbles DMX depuis la régie.
