Schéma de branchement d’une table de mixage : la scène d’une salle polyvalente
Deux micros sans fil, une console en rack, la façade, deux retours, la tablette de mixage et l’onduleur : tout le câblage sur un schéma, à télécharger en PDF.

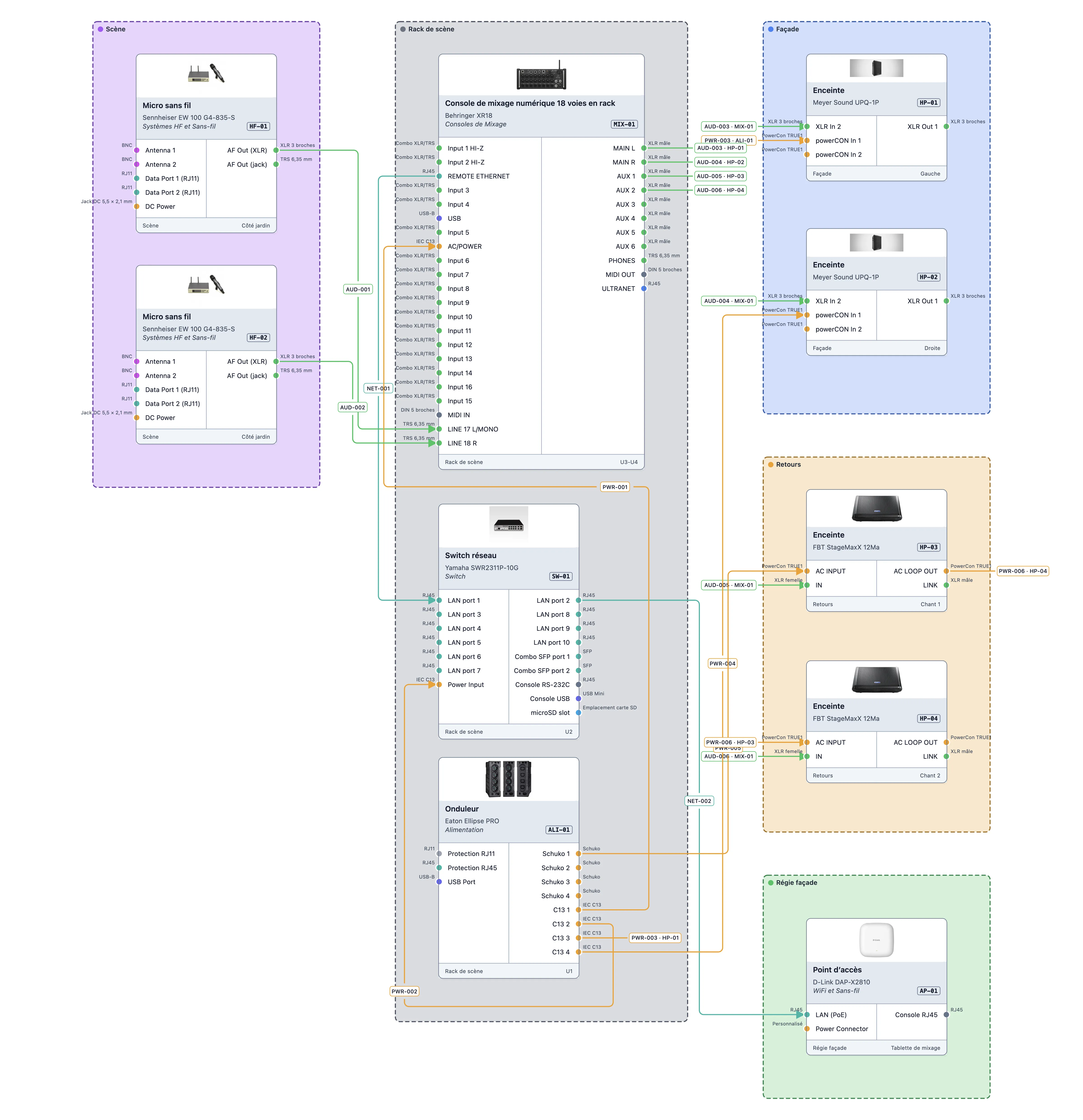

Dessiner mon schémaLe schéma complet
Cliquez sur le schéma pour l’agrandir, ou téléchargez-le en PDF. C’est le fichier qu’Avistra exporte, sans retouche.
Ce que montre ce schéma
Deux récepteurs HF entrent sur la console. La console envoie le son à la façade par ses sorties principales et aux deux retours par ses auxiliaires. Un switch relie la console au Wi-Fi de la tablette, et un onduleur alimente le tout.
- Cinq zones : la scène, le rack, la façade, les retours, la régie façade.
- 10 équipements, 14 câbles : 6 audio (AUD), 2 réseau (NET), 6 d’alimentation (PWR).
- La longueur et le type de chaque câble : coupe au touret ou cordon prêt à l’emploi.
- Une vue par famille : audio seule, réseau seul, énergie seule, à exporter à part.
Le câblage audio et réseau
| Repère | Départ | Arrivée | Câble |
|---|---|---|---|
| AUD-001 | Récepteur HF 1 (HF-01), AF Out | Behringer XR18 (MIX-01), LINE 17 | cordon, 1 m |
| AUD-002 | Récepteur HF 2 (HF-02), AF Out | Behringer XR18 (MIX-01), LINE 18 | cordon, 1 m |
| AUD-003 | Behringer XR18 (MIX-01), MAIN L | Enceinte façade gauche (HP-01) | coupe, 15 m |
| AUD-004 | Behringer XR18 (MIX-01), MAIN R | Enceinte façade droite (HP-02) | coupe, 15 m |
| AUD-005 | Behringer XR18 (MIX-01), AUX 1 | Retour chant 1 (HP-03) | cordon, 10 m |
| AUD-006 | Behringer XR18 (MIX-01), AUX 2 | Retour chant 2 (HP-04) | cordon, 10 m |
| NET-001 | Behringer XR18 (MIX-01), REMOTE ETHERNET | Switch (SW-01), port 1 | cordon, 0,5 m |
| NET-002 | Switch (SW-01), port 2 | Point d’accès Wi-Fi (AP-01), PoE | coupe, 40 m |
Les six câbles d’alimentation sont sur le schéma et dans le carnet de câbles exporté en Excel. Pour un concert avec boîtier de scène, voir le schéma de câblage de sonorisation.
Refaire ce schéma pour votre salle
Ce schéma a été dessiné dans Avistra, un logiciel en ligne de synoptique audiovisuel.
- Posez votre console et vos enceintes depuis le catalogue, avec leurs entrées et leurs sorties.
- Tirez chaque câble d’une sortie vers une entrée : Avistra contrôle le signal et le connecteur.
- Les repères se numérotent seuls : AUD, NET, PWR.
- Exportez le schéma en PDF, PNG ou SVG, et la liste des câbles en Excel.
Questions fréquentes
- Comment brancher une table de mixage sur des enceintes ?
- Les sorties principales de la console (Main L et Main R) partent vers la façade : directement vers des enceintes amplifiées, comme ici, ou vers un amplificateur puis des enceintes passives. Les sorties auxiliaires (AUX) alimentent les retours de scène, un mix par musicien ou par chanteur.
- Où brancher un micro sans fil sur la table de mixage ?
- Le récepteur HF sort en XLR ou en jack. Réglé au niveau ligne, il entre sur une entrée ligne de la console, comme LINE 17 et LINE 18 dans cet exemple, plutôt que sur une entrée micro.
- Comment piloter une table de mixage depuis une tablette ?
- Une console en rack comme la Behringer XR18 se règle depuis une tablette en Wi-Fi. Ici, la console est reliée à un switch, qui alimente en PoE un point d’accès Wi-Fi placé à la régie façade.
- Faut-il un onduleur pour la sono ?
- Il protège la console et le réseau d’une coupure brève. Dans cet exemple, un onduleur au pied du rack alimente la console, le switch et les enceintes : la vue Énergie de l’export montre qui est branché sur quelle prise.
