Synoptique de régie vidéo : l’exemple d’une captation multicaméra en SDI
Trois caméras, un mélangeur, puis le contrôle, l’enregistrement et le streaming : le synoptique complet de la régie, à télécharger en PDF, puis à refaire pour votre plateau.
Dessiner ma régieLe synoptique complet

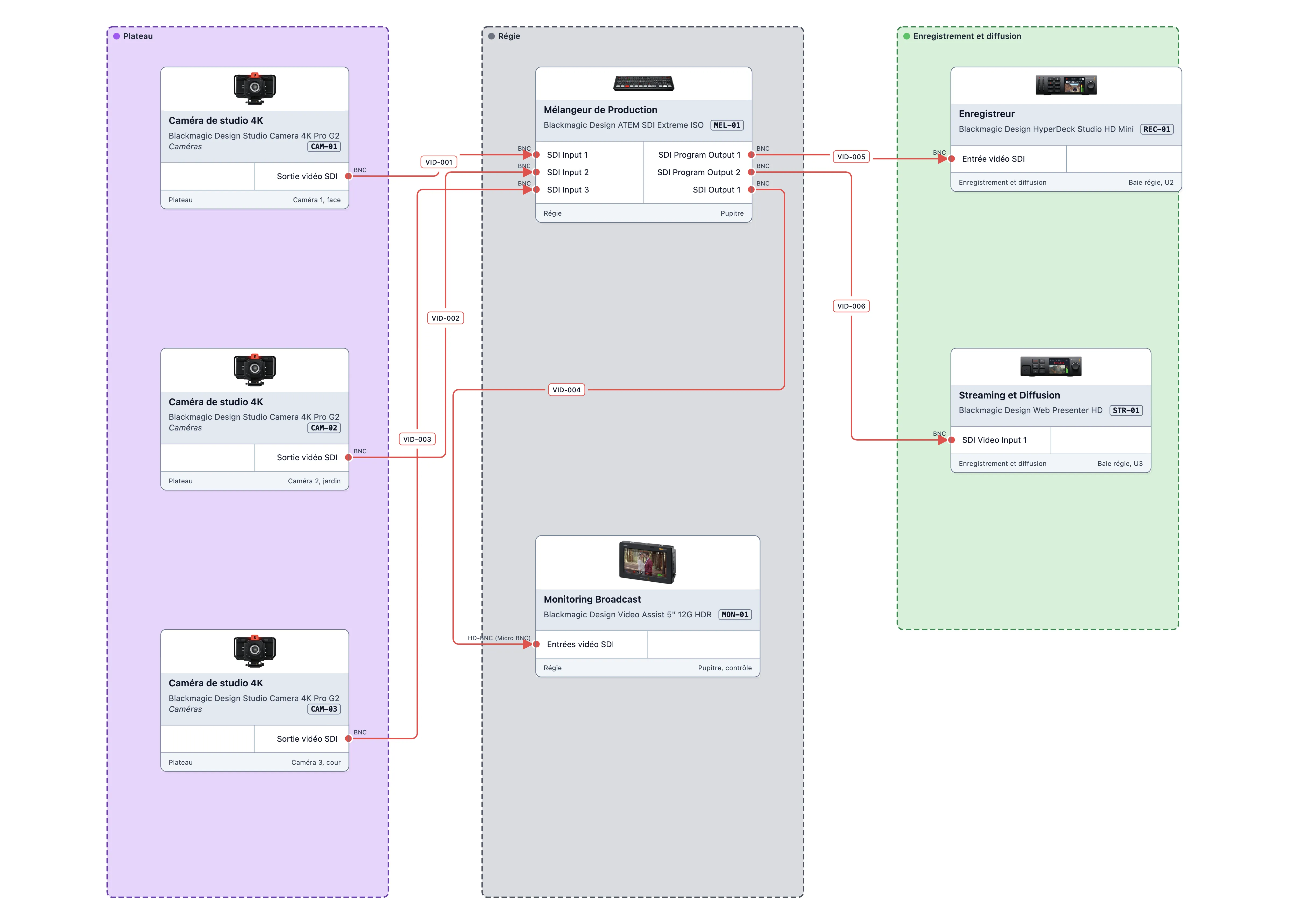

Cliquez sur le schéma pour l’agrandir, ou téléchargez-le en PDF. C’est le fichier qu’Avistra exporte, sans retouche.
Ce que montre ce synoptique
Trois caméras de studio envoient leur image en SDI au mélangeur. Le mélangeur sort une vue de contrôle vers un moniteur, et le programme vers un enregistreur et vers un boîtier de streaming.
- Trois zones : le plateau, la régie, l’enregistrement et la diffusion.
- 7 équipements, 6 câbles, repérés de VID-001 à VID-006.
- Chaque liaison contrôlée : la sortie et l’entrée partagent au moins un format SDI.
- Le connecteur à chaque bout : BNC, et HD-BNC pour l’entrée du moniteur.
Les câbles, un par un
| Repère | Départ | Arrivée | Câble |
|---|---|---|---|
| VID-001 | Studio Camera 4K Pro G2 (CAM-01), sortie SDI | ATEM SDI Extreme ISO (MEL-01), SDI Input 1 | BNC, coupe, 50 m |
| VID-002 | Studio Camera 4K Pro G2 (CAM-02), sortie SDI | ATEM SDI Extreme ISO (MEL-01), SDI Input 2 | BNC, coupe, 40 m |
| VID-003 | Studio Camera 4K Pro G2 (CAM-03), sortie SDI | ATEM SDI Extreme ISO (MEL-01), SDI Input 3 | BNC, coupe, 40 m |
| VID-004 | ATEM SDI Extreme ISO (MEL-01), SDI Output 1 | Video Assist 5" 12G HDR (MON-01), entrée SDI | BNC vers HD-BNC, cordon, 2 m |
| VID-005 | ATEM SDI Extreme ISO (MEL-01), Program Output 1 | HyperDeck Studio HD Mini (REC-01), entrée SDI | BNC, cordon, 1 m |
| VID-006 | ATEM SDI Extreme ISO (MEL-01), Program Output 2 | Web Presenter HD (STR-01), SDI Input 1 | BNC, cordon, 1 m |
Tous les appareils sont des Blackmagic Design. Cette liste sort du synoptique : Avistra l’exporte en Excel, voir le carnet de câbles.
Refaire ce synoptique pour votre régie
Ce synoptique a été dessiné dans Avistra, un logiciel en ligne de synoptique audiovisuel. Pour le voir se construire, regardez la démonstration en vidéo.
- Posez vos caméras, mélangeurs et enregistreurs depuis le catalogue, ou créez une fiche depuis le PDF du constructeur.
- Tirez chaque câble : Avistra signale une liaison incompatible, un câble réseau sur une entrée SDI par exemple.
- Les repères se numérotent seuls, VID pour la vidéo, NET pour le réseau.
- Exportez le synoptique en PDF, PNG ou SVG, et la liste des câbles en Excel.
Questions fréquentes
- Que contient le synoptique d’une régie vidéo ?
- Les sources (caméras), le mélangeur, et tout ce qui part de lui : contrôle, enregistrement, diffusion. Chaque câble porte un repère, son connecteur à chaque bout et sa longueur, pour que l’équipe de montage tire les bons câbles au bon endroit.
- Quels formats SDI Avistra contrôle-t-il ?
- SD-SDI, HD-SDI, 3G, 6G et 12G-SDI. Chaque port déclare les formats qu’il accepte : quand une sortie et une entrée n’en ont aucun en commun, Avistra le signale sur le câble, et le panneau des alertes dit pourquoi.
- Peut-on mélanger SDI, HDMI et réseau dans le même synoptique ?
- Oui. Chaque famille de signal a sa couleur et ses repères (VID, NET, AUD…), et une vue de l’export peut ne garder que la vidéo ou que le réseau.
