Schéma de câblage de sonorisation : l’exemple d’un concert sur petite scène
Des micros aux enceintes, un schéma complet à télécharger en PDF, puis à refaire pour votre propre plateau.

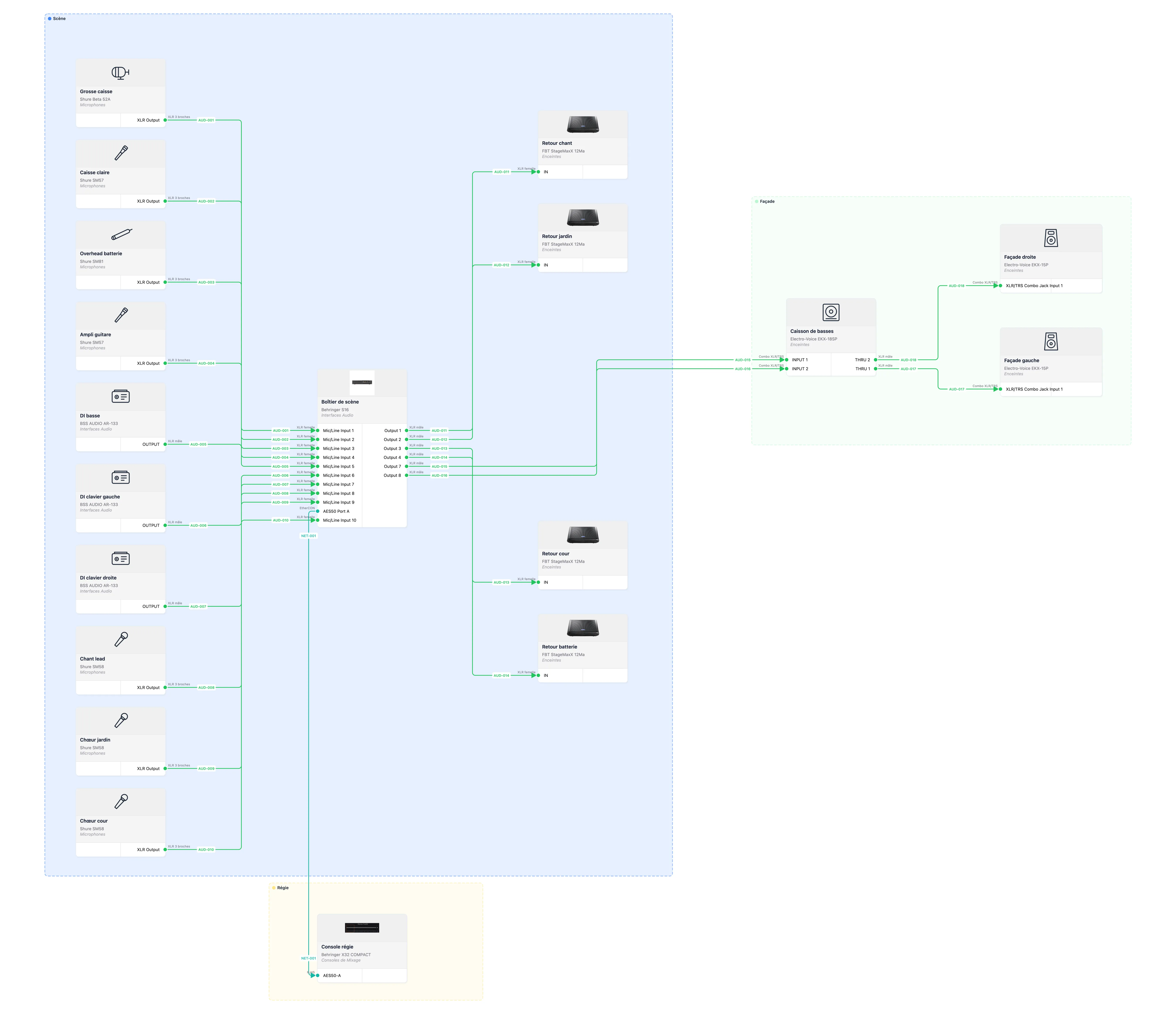

Dessiner mon schéma gratuitementLe schéma complet
Cliquez sur le schéma pour l’agrandir, ou téléchargez-le en PDF. C’est le fichier qu’Avistra exporte, sans retouche.
Ce que montre ce schéma
Un groupe sur une petite scène : batterie, basse, guitare, clavier, un chant lead et deux chœurs. Dix sources arrivent sur un boîtier de scène, relié à la console en régie par un seul câble numérique. Le boîtier renvoie le son vers quatre retours sur scène et vers la façade, à travers un caisson de basses.
- Trois zones : la scène, la régie, la façade. On voit d’un coup d’œil ce qui se monte où.
- 19 équipements, 19 câbles, chacun avec son repère (AUD-001 à AUD-018, NET-001).
- Le repère à chaque bout du câble, comme l’étiquette que l’on colle au montage.
- Le connecteur de chaque port (XLR mâle, XLR femelle, combo), pour préparer les bons câbles.
Le patch, câble par câble
| Repère | Départ | Arrivée |
|---|---|---|
| AUD-001 | Grosse caisse | Boîtier de scène, entrée 1 |
| AUD-002 | Caisse claire | Boîtier de scène, entrée 2 |
| AUD-003 | Overhead batterie | Boîtier de scène, entrée 3 |
| AUD-004 | Ampli guitare | Boîtier de scène, entrée 4 |
| AUD-005 | Boîtier de direct, basse | Boîtier de scène, entrée 5 |
| AUD-006 | Boîtier de direct, clavier gauche | Boîtier de scène, entrée 6 |
| AUD-007 | Boîtier de direct, clavier droite | Boîtier de scène, entrée 7 |
| AUD-008 | Chant lead | Boîtier de scène, entrée 8 |
| AUD-009 | Chœur jardin | Boîtier de scène, entrée 9 |
| AUD-010 | Chœur cour | Boîtier de scène, entrée 10 |
| AUD-011 | Boîtier de scène, sortie 1 | Retour chant |
| AUD-012 | Boîtier de scène, sortie 2 | Retour jardin |
| AUD-013 | Boîtier de scène, sortie 3 | Retour cour |
| AUD-014 | Boîtier de scène, sortie 4 | Retour batterie |
| AUD-015 | Boîtier de scène, sortie 7 | Caisson de basses, entrée 1 |
| AUD-016 | Boîtier de scène, sortie 8 | Caisson de basses, entrée 2 |
| AUD-017 | Caisson de basses, renvoi 1 | Façade gauche |
| AUD-018 | Caisson de basses, renvoi 2 | Façade droite |
| NET-001 | Boîtier de scène, AES50 | Console en régie, AES50 |
Refaire ce schéma pour votre plateau
Ce schéma a été dessiné dans Avistra, un logiciel en ligne de synoptique audiovisuel. Vous pouvez faire le vôtre de la même façon.
- Posez vos équipements depuis le catalogue, ou créez les vôtres avec leurs entrées et leurs sorties.
- Tirez chaque câble d’un port à l’autre. Avistra contrôle le type de signal, le connecteur et le sens de la liaison.
- Les repères se numérotent seuls. Vous choisissez où ils s’affichent : au départ, au milieu, à l’arrivée.
- Exportez le schéma en PDF, PNG ou SVG, et la liste des câbles en Excel et CSV.
Questions fréquentes
- Comment faire un schéma de câblage de sonorisation ?
- Listez les sources (micros, boîtiers de direct), placez le boîtier de scène, la console, les retours et la façade, puis tracez chaque câble d’une sortie vers une entrée. Donnez un repère à chaque câble et notez le connecteur à chaque bout : le schéma sert alors de plan de montage.
- Quelle différence entre un synoptique de sonorisation et un patch son ?
- Le synoptique montre les équipements et les câbles qui les relient. Le patch est la liste qui en découle : quelle source arrive sur quelle entrée. Dans Avistra, la liste des câbles s’exporte depuis le schéma, sans ressaisie.
- Peut-on télécharger ce schéma de sonorisation en PDF ?
- Oui, le schéma de cette page se télécharge en PDF, tel qu’Avistra l’exporte. Pour l’adapter à votre plateau, redessinez-le pendant l’essai gratuit de 14 jours, sans carte bancaire.
- Quel câble relie le boîtier de scène à la console dans cet exemple ?
- Une seule liaison numérique AES50, qui remplace le multipaire analogique entre la scène et la régie. Une liaison AES50 passe par un câble réseau blindé de catégorie 5e, sur 100 mètres au plus.
